型材加工中心SD3560-BT40系列

日期：02-23 屬于：新品發布

型材加工中心SD-BT40系列-技術參數及配置單

一、機器簡介：
SD-BT40系列機型是專門為客戶量身定做的大型型材加工中心; 機身采用鑄鐵床身結構；配圣杰24T圓盤刀庫；換刀速度為2秒，大大提高生產效率; 運動方式為Y軸工作臺前后移動，X軸機頭左右移動，Z軸主軸上下移動。采用華中數控系統，伺服電機，三軸采用上銀/銀泰精密級直線導軌，精密級滾珠絲桿，德國聯軸器，先進的主軸制冷系統，自動潤滑系統，冷卻液循環噴水系統，保證了更高的加工精度、速度與穩定性;特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙加工。
可另加第四旋轉軸。

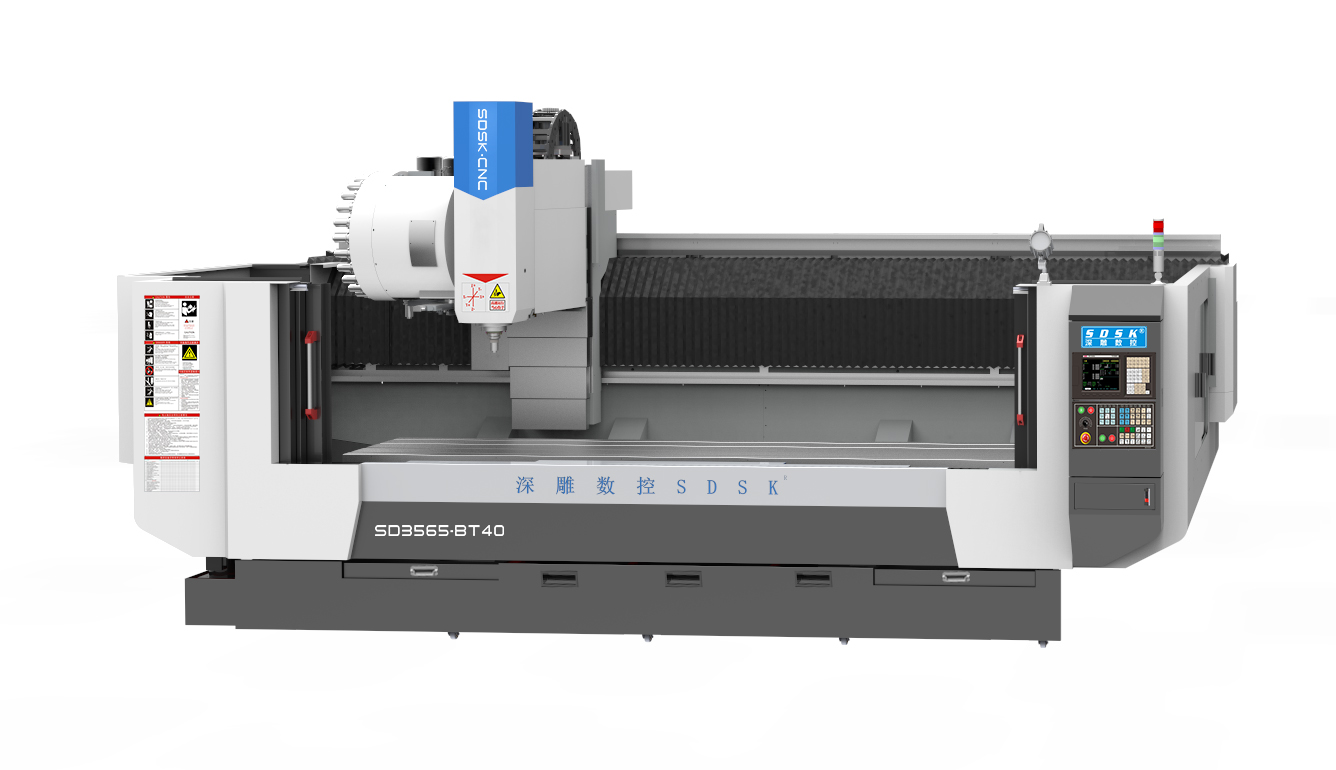

(外形類似，以實物為準)
二、機器主要配置清單(單位:mm)

規 格說明	數量	原產地
華中數控系統/XY/Z軸4.4KW/2.9KW伺服電機/7.5KW主軸伺服驅動	全套	北京
X/Y/Z軸用臺灣TBI精密級(XY50mm，Z40mm)滾珠絲桿	全套	臺灣
XYZ軸用臺灣上銀/銀泰精密級(35mm)滾珠直線導軌	全套	臺灣
臺灣大悅直結式主軸BT40-140AS-12000短鼻	1個	臺灣
臺灣圣杰24位刀臂式刀庫	1套	臺灣
鑄鐵床身(HT250)	1套	自制
鑄鐵機械零配件(HT250)	1批	自制
外罩：2mm鋼板、噴粉(不銹鋼水箱)	全套	自制
配電柜恒溫系統（雷德）	1套	東莞
施耐德電氣配件（施耐德）	1批	天津
進口GMI P級角接觸配對軸承	全套	臺灣
主軸油冷機 （雷德）	1臺	東莞
電子手輪（昱普）	1套	廣州
對刀儀（深圳精雕）	1個	自制
X軸配風琴罩/YZ軸配鋼板罩	各1套	自制
X/Y/Z軸配塑料拖鏈(鼎泰)	各1套	東莞
自動潤滑油泵（寶騰）	1套	東莞
空氣過濾器（日本雷曼 M107-A空氣過濾器）	2套	浙江
噴水裝置	1套	自制
水泵（斯納爾）	1個	常州
鏈板自動排渣機(備注:可另選)	無	深圳
機床附件	1套	深圳
BT40刀柄/配大小全套縮咀（三合）	5個	深圳

三、設備主要技術參數：(單位:mm)

機型	SD3565-BT40	SD4065-BT40	SD4565-BT40
外型尺寸	長5350寬2950高3000	長5850寬2950高3000	長6530寬2950高3000
工作臺尺寸	X3500*Y600（T槽）	X4000*Y600（T槽）	X4500*Y600（T槽）
主軸鼻端至臺面	750	750	750
X/Y/Z行程	3550720650	4050720650	4550720650
最大空走速度XYZ	X35m/min Y48m/min Z40m/min	X35m/min Y48m/min Z40m/min	X35m/min Y48m/min Z40m/min
最大加工速度	12m/min	12m/min	12m/min
控制系統	華中數控系統	華中數控系統	華中數控系統
伺服系統	交流伺服	交流伺服	交流伺服
系統分辨率	0.002	0.002	0.002
三軸垂直度	0.015mm	0.015mm	0.015mm
整機定位精度	士0.02mm	士0.02mm	士0.02mm
局布定位精度	300 mm內±0.01mm	300 mm內±0.01mm	300 mm內±0.01mm
重復定位精度	0.005mm	0.005mm	0.005mm
主軸數	1個	1個	1個
主軸伺服驅動功率	7.5KW/個	7.5KW/個	7.5KW/個
主軸轉速	12000rpm/min	12000rpm/min	12000rpm/min
夾持刀柄	BT40	BT40	BT40
刀臂式刀庫	24T	24T	24T
換刀方式	自動	自動	自動
對刀方式	自動	自動	自動
可裝料高度	600mm	600mm	600mm
臺面承受負荷	2000Kg	2000Kg	2000Kg
額定電壓	380V/50HZ	380V/50HZ	380V/50HZ
整機最大功率	21KW	21KW	21KW
整機重量	10500Kg	12500Kg	14500Kg
單價 含稅含運費

四、主機標準配置及附件送配件：

1.	控制器	11.	機械、電氣、操作說明書1本
2.	直結式主軸BT40-140AS-12000短鼻	12.	剛性攻牙功能
3.	自動潤滑系統	13.	電氣箱熱交換器
4.	地基可調墊塊	14.	《操作說明書》《程序說明書》《使用說明書》
5.	工具箱	15.	BT40刀頭5個（含拉釘、扳手）
6.	工作燈	16.	16.BT40鎖刀座
7.	警示燈	17.	M12馬鐵
8.	主軸吹氣裝置	18.	6寸批士一臺
9.	傳輸線	19.	鎖咀 ER32（4-16） 1套
10.	半封閉式護罩	20.	RS232護罩

備注:客戶如果有特殊要求，也可另行非標定制。
