立式線軌加工中心 SD-V8數控機床

日期：03-18 屬于：新品發布

SD-V7加工中心立式線軌加工中心鉆工機 鋁型型材加工中心

立式線軌加工中心

SD-V8

技
術
規
格
書

深圳市精雕數控設備有限公司
地址：深圳市光明區公明街道辦西田社區第三工業區29、30、31棟
電話：0755-29423909、0755-29588251
手機：13924586646周生（微信同號）
抖音號：SDSK20211688
郵箱：sz_jdsk@163.com
公司官網：54mainstreetmedical.com
鋁型材加工中心官網：www.szjdsk.cn
新能源汽車配件網：www.sdskcnc.cn

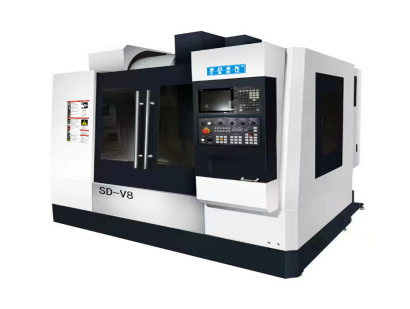

一、機器圖片介紹：

(圖片類似，以實物為準)

二、機器主要配置清單(單位:mm)

規 格說明	數量	原產地
三菱系統(M80)	全套	日本
XYZ軸用臺灣上銀/銀泰 /THK 精密級滾柱線軌(XYZ35)	全套	臺灣、日本
XYZ軸用臺灣上銀/銀泰/THK 精密級研磨滾珠絲桿(XYZ3616)	全套	臺灣、日本
臺灣睿瀅/ Speedcn直聯式短鼻主軸BT40/155/12000rpm	1個	臺灣
24位圓盤刀庫(怡泰)	1套	臺灣
鑄鐵床身(HT300)	1套	自制
鑄鐵機械零配件(HT300)	1批	自制
配電柜恒溫空調系統（雷德）	1套	東莞
施耐德電器配件（施耐德）	1批	天津
氣動元件(亞德克)	1批	臺灣
進口瑞典SKF(斯凱孚)軸承	全套	日本
主軸水冷機 （雷德）	1臺	東莞
電子手輪（東策）	1套	廣州
對刀儀	1個	自制
XYZ軸配可申縮鋼板罩	各1套	自制
X/Y/Z軸配塑料拖鏈(鼎泰)	各1套	東莞
自動潤滑油泵（寶騰）	1套	東莞
空氣過濾器（日本雷曼 M107-A空氣過濾器）	1套	浙江
噴水裝置	2套	自制
水泵750W	1套	常州
機床附件	1套	深圳
BT40刀柄/配大小全套縮咀（三合）	5個	深圳
鏈板排渣機(可另選)	無	自制
四軸轉臺（可另加）	無	臺灣

三、技術規格參數表:(單位:mm)

三、主機標準配置及附件送配件：

四機器環境及硬件設施要求；

序號	環境項目	項目要求標準
1.	電源要求	AC380V（4P）50-60Hz，空氣開關 100A，電源電壓波動范圍 380V±10%以內
2.	空氣壓縮機	使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min
3.	真空壓力	≥0.6 mpa
4.	空氣干燥機	必須有空氣干燥機，帶自動排水功能
5.	環境噪音/振動	≤75dba
6.	地面要求	地面要求平整，穩固，最高點與最低點相差不超過 5mm
7. 8.	環境濕度	建議 45%-65%
7. 8.	氣體水分含量	無水分
