| 規 格 說 明 | 數量 | 原產地 |
| 三菱數控系統/3軸1.8KW伺服電機/7.5KW主軸伺服驅動 | 全套 | 北京 |
| XYZ軸用 臺灣上銀/銀泰 精密級滾珠直線導軌 | 全套 | 臺灣 |
| XYZ軸用 臺灣TBI 精密研磨級滾珠絲桿 | 全套 | 臺灣 |
| 電主軸 (型號BT30/7.5-125) 30000rpmin，7.5KW, 外徑125mm，帶法蘭，帶定位槽，帶編碼器 | 1個 | 佛山 |
| 16位飛碟式刀庫 (臺灣圣杰) | 1套 | 臺灣 |
| 大理石(花崗巖)床身 | 1套 | 山東 |
| 鑄鐵機械零配件 | 1批 | 自制 |
| 外罩：2mm鋼板、噴粉(前后都有不銹鋼水箱) | 全套 | 自制 |
| 配電柜恒溫系統（雷德） | 1套 | 東莞 |
| 施耐德電氣配件（施耐德） | 1批 | 天津 |
| 進口 TBI P級角接觸配對軸承 | 全套 | 臺灣 |
| 主軸水冷機 （雷德） | 1臺 | 東莞 |
| 電子手輪（昱普） | 1套 | 廣州 |
| 對刀儀（深圳精雕 ） | 1個 | 自制 |
| X/Y/Z軸配三防布風琴罩(Y可另選鋼板罩) | 各1套 | 自制 |
| X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
| 水泵（斯納爾） | 1套 | 常州 |
| 機床附件 | 1套 | 深圳 |
| BT30刀柄/配大小全套縮咀（三合） | 5個 | 深圳 |
| 雙螺+1鏈板式自動排渣機 (可另選) | 無 | 自制 |

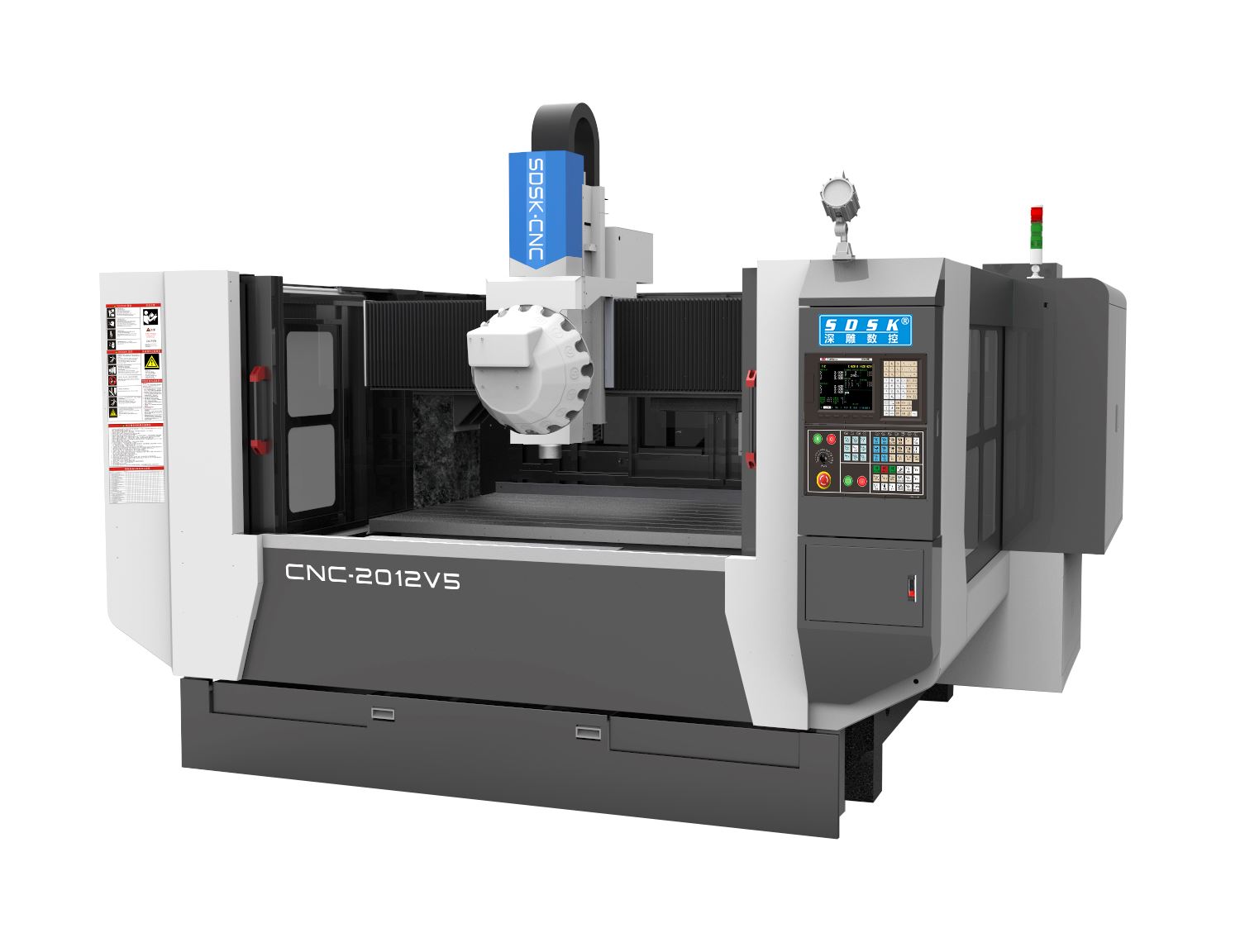

| 機型 | SDSK2012V5-BT30 |
| 外型尺寸 | 3670*3250*2950 |
| 鋁工作臺尺寸XY | 2000*1200 (T型槽M12) |
| 龍門寬度 | 2060 |
| 主軸鼻端至臺面 | 最高556～最低116 |
| 刀庫至工作臺面 | 最低420 |
| X/Y/Z行程 | X﹕2050 Y﹕1250 Z﹕450 |
| 最大快移速度XYZ | X﹕35米/分鐘 Y：48米/分鐘 Z：40米/分鐘 |
| 最大加工速度 | 12米/分鐘 |
| 控制系統 | 深雕數控系統 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | ±0.015mm |
| 局布定位精度 | 300mm ±0.01mm |
| 重復定位精度 | 0.005mm |
| 主軸數 | 1個 |
| 電主軸功率 | 7.5KW |
| 電主軸扭矩 | 5.2N.m |
| 飛碟式刀庫 | 16位 |
| 換刀方式 | 自動 |
| 主軸轉速 | 30000rpm/min |
| 夾持刀柄 | BT30 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 1000Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 14.5KW |
| 整機重量 | 7500Kg左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 電主軸BT30-125-24000 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 電氣箱熱交換器 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | BT30刀頭5個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | BT30鎖刀座 |
| 7. | 警示燈 | 17. | M12馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | |
| 9. | 傳輸線 | 19. | 鎖咀 ER32（4-12） 1套 |
| 10. | 半封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 60A，電源電壓波動范圍 380V±10%以內 |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
